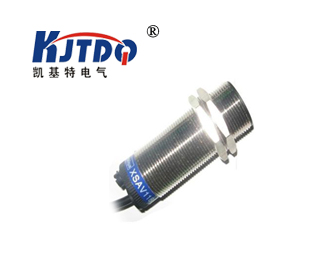

光電傳感器的分類和工作原理

更新時間:2017.06.06 瀏覽次數:


光電傳感器,是一種檢測光信號并將其轉換為電信號的傳感器件,其既可用于檢測光強、光照度、輻射測溫、氣體成分分析等可直接引起光量變化的非電量,也可用于檢測零件直徑、表面粗糙度、應變、位移等可間接轉換為光量變化的非電量。由于光電傳感器具有性能高、響應快、非接觸等諸多特點,在工業自動化裝置及機器人領域都有著重要的應用,特別是近年來圖像傳感器的產生,為光電傳感器的進一步發展開辟了新篇章。光電傳感器的工作原理; 光電傳感器主要由發送器、接收器、檢測電路三大部分構成。其中,發送器用于對準半導體光源、發光二極管、激光二極管、紅外發射二極管等發出的目標光束;接收器又可分為光電二極管、光電三極管、光電池等,在接收器前面還裝有透鏡、光圈等光學元件,主要用于接收目標光束并將接收到的光信號轉換為電信號;檢測電路用于檢測接收到的電信號并過濾出有效信號,將其傳遞至下一模塊進行該電信號的實際應用。

光電傳感器的分類

⑴槽型光電傳感器;把一個光發射器和一個接收器面對面地裝在一個槽的兩側的是槽形光電。發光器能發出紅外光或可見光,在無阻情況下光接收器能收到光。但當被檢測物體從槽中通過時,光被遮擋,光電開關便動作。輸出一個開關控制信號,切斷或接通負載電流,從而完成一次控制動作。槽形開關的檢測距離因為受整體結構的限制一般只有幾厘米。

⑵對射型光電傳感器; 若把發光器和收光器分離開,就可使檢測距離加大。由一個發光器和一個收光器組成的光電開關就稱為對射分離式光電開關,簡稱對射式光電開關。它的檢測距離可達幾米乃至幾十米。使用時把發光器和收光器分別裝在檢測物通過路徑的兩側,檢測物通過時阻擋光路,收光器就動作輸出一個開關控制信號。





⑶反光板型光電開關; 把發光器和收光器裝入同一個裝置內,在它的前方裝一塊反光板,利用反射原理完成光電控制作用的稱為反光板反射式(或反射鏡反射式)光電開關。正常情況下,發光器發出的光被反光板反射回來被收光器收到;一旦光路被檢測物擋住,收光器收不到光時,光電開關就動作,輸出一個開關控制信號。

⑷擴散反射型光電開關; 它的檢測頭里也裝有一個發光器和一個收光器,但前方?jīng)]有反光板。正常情況下發光器發出的光收光器是找不到的。當檢測物通過時擋住了光,并把光部分反射回來,收光器就收到光信號,輸出一個開關信號。

以上內容就是我們?yōu)槟暮唵谓榻B,如果您想了解更多這方面的知識,或者了解接近傳感器的型號,歡迎您撥打電話025-66075066聯系我們,我們將竭誠為您服務。
